Netzwerk (2)

Kleines Update zu "IBM Server".

Mittlerweile natürlich auch nicht mehr aktiv, aber habe das Bild zufällig im Archiv gefunden.

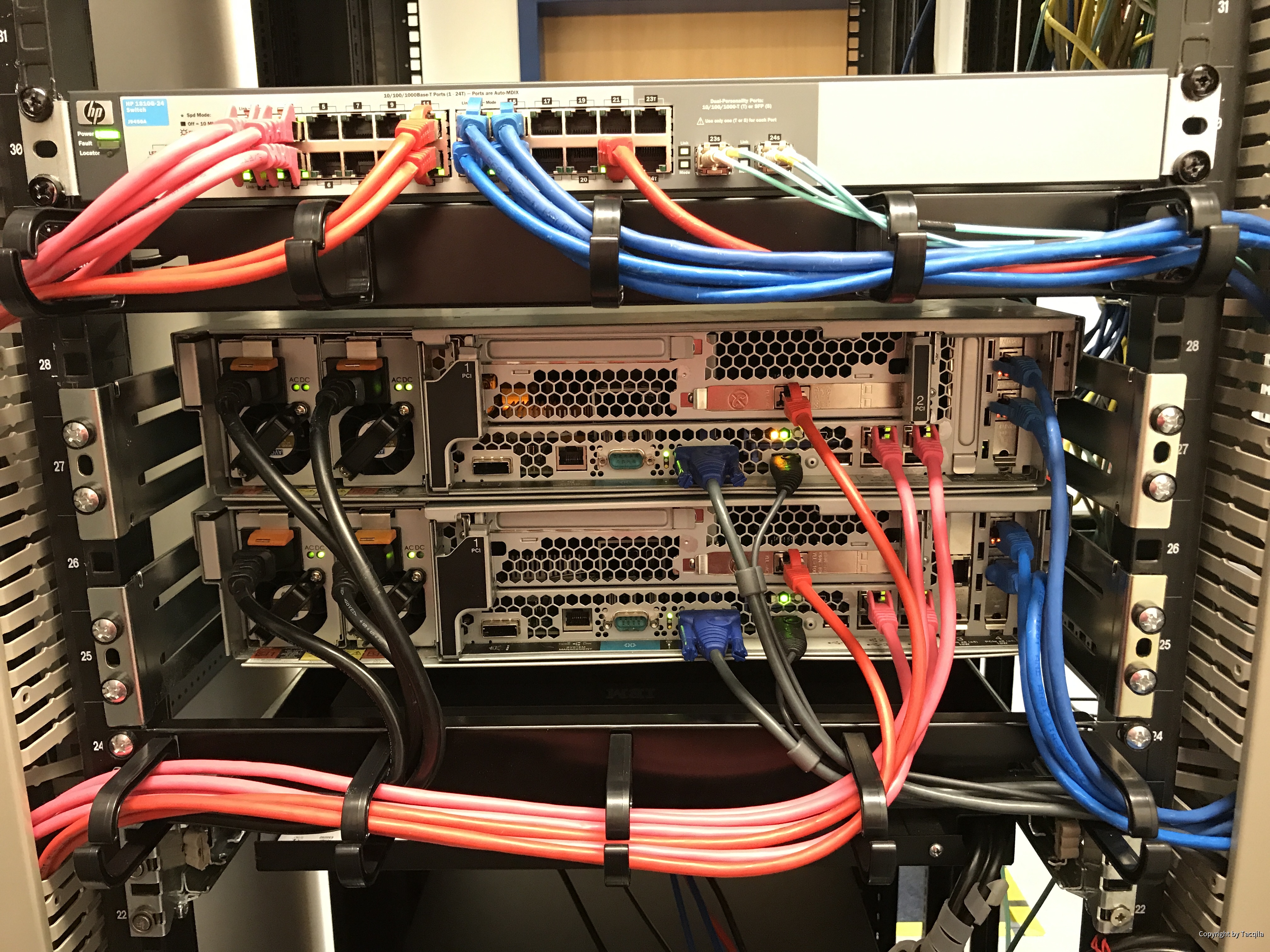

Replikation und Uplink ins produktive Netz. Im Vergleich zu "Netzwerk (1)" gibt es separate Uplinks für die Verwaltung und der Switch ist jetzt mit 2x 1Gbit angebunden.

Blau: Replikation

Magenta: produktiver Uplink

Rot: management Zugriff
